GZX系列充气柜，该系列电压等级为12~40.5kV，电流等级为630~200OA。

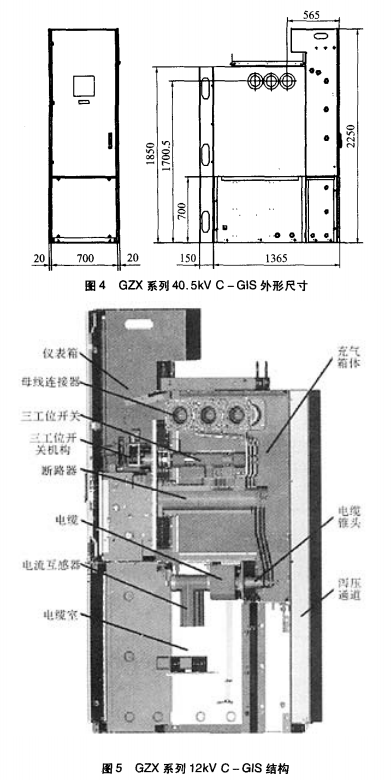

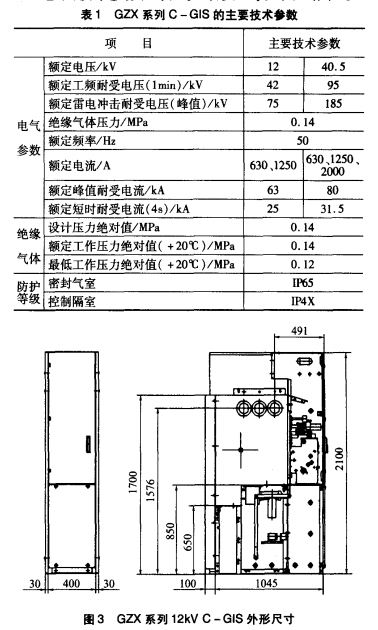

主要技术参数见表1。外形尺寸见图3、图4。

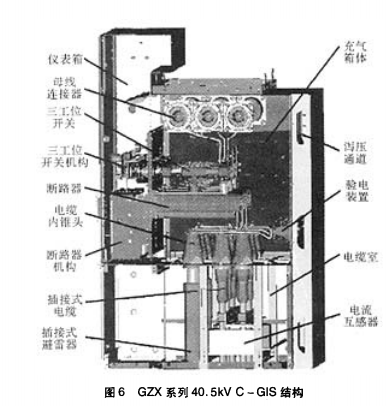

采用单气室结构和?？榛杓疲?span>由仪表箱、充气箱、泻压通道、电缆室四部分组成。主要元件为:母线连接器、兰工位开关和断路器组合单元、避雷器、电流互感器等。柜壳材料为敷铝锌板?？刂撇糠植捎米孕锌⒌闹悄芸刂频ピ?/span>12kV和40.5kV充气柜结构及组成如图5、图6所示。

充气箱体由3mm不锈钢板焊接而成，通过内部加强筋、加强板保证箱体的强度;断路器以VS1为蓝本进行改进。三工位隔离开关安装在水平布置的绝缘筒上，与断路器构成一体，并与操动机构安装在同一块铝合金板上。这种结构使安装和调试工作变得简单。

静密封采用氟橡胶密封圈。动密封一般采用金属波纹管密封，对多圈旋转的三工位隔离开关，专门设计了一种波纹管转动密封结构来解决动密封的问题。

三工位开关导电部分采用弹簧触指做导电元件。母线连接采用固体绝缘母线。现场安装时不涉及SF6气体操作。
