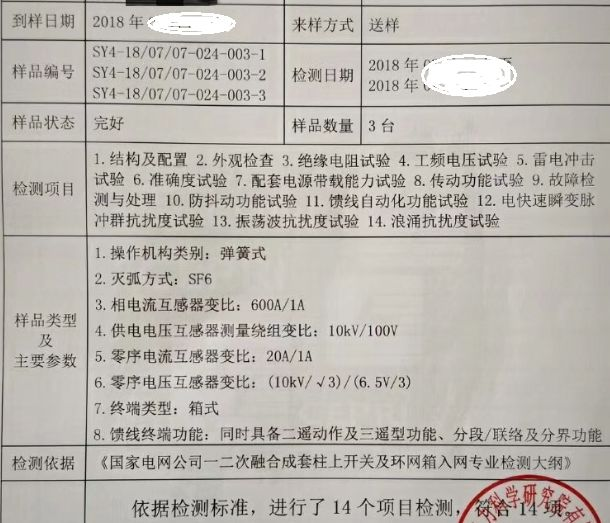

（1）组成：断路器、馈线终端、互感器、航插及电缆。

（2）分段/联络断路器配置 2 台双绕组电压互感器，每台提供 1 路供电电源和 1 路线电压信号。分界断路器配置 1 台电磁式电压互感器安装在电源侧，提供工作电源和 1 路线电压信号。

（3）支柱式柱上断路器配置 1 套零序电压传感器；共箱式柱上断路器内置 1 套零序电压传感器。

（4）支柱式柱上断路器配置 1 组电流互感器，提供 Ia、Ib、Ic、I0电流信号；共箱式柱上断路器内置 1 组电流互感器，提供 Ia、Ib、Ic、I0 电流信号。

（5）内置三相隔离刀闸，三相隔离刀闸可与三相灭弧室串联联动。

（1）组成：负荷开关、馈线终端、互感器、航插及电缆。

（2）分段/联络负荷开关配置 2 台双绕组电压互感器，每台提供 1路供电电源和 1 路线电压信号。分界负荷开关配置 1 台电磁式电压互感器安装在电源侧，提供工作电源和 1 路线电压信号。

（3）共箱式柱上负荷开关内置 1 套零序电压传感器。

（4）共箱式柱上负荷开关内置 1 组电流互感器，提供 Ia、Ib、Ic、I0 电流信号。

（5）内置三相隔离刀闸，三相隔离刀闸与三相灭弧室串联联动。

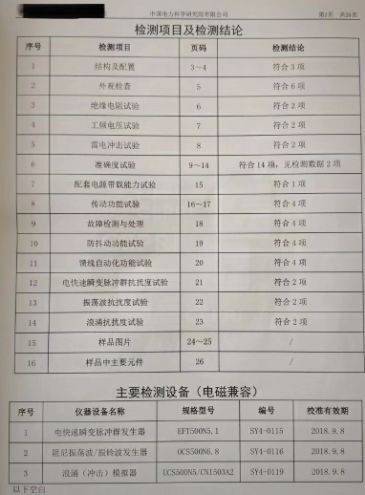

分段/联络：

（1）采集 2 个线电压量、1 个零序电压。

（2）采集 3 或 2 个相电流量、1 个零序电流。

（3）采集开关合位、分位（若有）、未储能（若有）、SF6 浓度（若有）遥信量，遥信量接口不少于 3 个。

（4）采集 1 路开关的分（电磁式操作机构配套的不考核）、合闸控制。

（5）2 个串行口和 2 个以太网通信接口。

分界：

（1）采集 1 个线电压量、1 个零序电压。

（2）采集 3 或 2 个相电流量、1 个零序电流。

（3）采集开关合位、未储能（若有）、分位（若有）、SF6 浓度（若有）遥信量，遥信量接口不少于 3 个。

（4）采集 1 路开关的分（电磁式操作机构配套的不考核）、合闸控制。

（5）1 个串行口和 1 个以太网通信接口。

（1）开关本体与馈线终端之间、电压/电流互感器与馈线终端之间的一二次连接电缆需配置航空插头，航插插座、插头定义及尺寸见附件 4。

（2）航空插头及电缆应采用全密封防水结构，焊线侧需用绝缘材料进行密封处理。

（1）壳体上应有位于在地面易观察的、明显的分、合闸位置指示器，指示器与操作机构可靠连接，指示动作应可靠。

（2）应采用直径不小于 12mm 的防锈接地螺钉，接地点应标有接地符号。

（3）壳体表面不应有可存水的凹坑。

（4）壳体应设置必要的搬运把手，避免拽拉出线套管。

（5）供起吊用的吊环位置，应使悬吊中的开关设备保持水平，吊链与任何部件之间不得有摩擦接触，避免在吊装过程中划伤箱体表面喷涂层。

（6）铭牌能耐风雨、耐腐蚀、保证使用过程中清晰可见，铭牌内容符合国家相关标准要求。

相对地和相间绝缘电阻值应大于 1000MΩ。

   整机的相对地、相间和断口间应分别经受 42kV、48kV 的工频耐压电压试验，试验过程中不应发生破坏性放电。

整机的相对地、相间和断口间应分别承受 75kV、85kV 的雷电冲击电压试验，试验过程中不应发生破坏性放电。

一次

（1）一次线电压：准确度等级为 0.5 级。

（2）一次相电流：准确度等级为 0.5 级。

（3）一次零序电压：准确度等级为 3P。

（4）一次零序电流：一次侧输入电流为 1A 至额定电流时误差≤3%，

一次侧电流输入 100A 时，?；の蟛?/span>≤10%。

二次

（1）二次线电压：准确度等级为 0.5 级。

（2）二次相电流：测量准确度等级为 0.5 级，?；ぷ既范鹊燃段?/span> 3级（10In）。

（3）二次零序电压：准确度等级为 0.5 级。

（4）二次零序电流：准确度等级为 0.5 级。

（5）有功功率、无功功率准确度等级为 1 级。

成套化

（1）成套化线电压：准确度等级为 1 级。

（2）成套化相电流：准确度等级为 1 级。

（3）成套化零序电压：准确度等级为 6P。

（4）成套化零序电流：一次侧输入电流为 1A 至额定电流时误差≤6%，一次侧电流输入 100A 时，?；の蟛?/span>≤10%。

（5）测量成套化有功功率、无功功率准确度。

  不投入后备电源，配套电源应能独立满足配电终端、配电终端线损

模块、配套通信?？?、开关操作机构同时运行的要求。

基本功能

试验

（1）具备采集三相电流、线电压、频率、有功功率、无功功率、零序电流和零序电压测量数据的功能。

（2）具备线路有压鉴别功能。

（3）具备电压越限、负荷越限等告警上送功能。

（4）具备短路故障检测与判别功能、接地故障检测功能；柱上断路器，可直接跳闸切除故障，具备自动重合闸功能；柱上负荷开关可支持短路/接地故障事件上送。

（5）成套柱上断路器应能快速切除故障，故障切除时间≤100ms。

（6）可配置运行参数及控制逻辑，具备自动重合闸功能，重合次数及时间可调。

瞬时电压反

向闭锁试验

（1）终端失电后且无后备电源时，线路上有电压≥50%Un，持续时间≥80ms 时，柱上负荷开关应能完成反向闭锁。

（2）终端失电后且后备电源有效时，线路上有电压≥30%Un，持续时间≥80ms 时，柱上负荷开关应能完成反向闭锁。

?？毓δ?/span>

试验

（1）?？睾希ǚ郑┱⑹匝?/span>

（2）遥控操作记录检查

遥信功能

试验

（1）分合闸位置状态遥信试验

（2）电源状态遥信试验

（3）储能状态遥信试验

遥测功能

试验

可采集三相电流、零序电流、线电压、零序电压、有功功率、无功功率。

参数配置

功能试验

应可配置运行参数、故障处理参数、重合闸次数及时间。

接地故障

检测

应能检测到不同接地故障类型、不同接地方式的单相接地故障, 可实现单相接地故障处理。

短路故障

检测

应能检测到相间短路故障，可实现相间短路故障处理。

重合闸功能

试验

应具备自动重合闸功能，重合闸次数及时间可调。

非遮断?；?/span>

功能试验

具备非遮断?；すδ?，负荷开关不分断大电流。

开关遥信位置动作正确性试验

开关分合闸操作 10 次，开关位置信号应能正确上传无误报。

误遥信过滤

功能试验

应采取防抖动措施，可过滤误遥信。

（1）柱上负荷开关应具备电压时间型就地馈线自动化逻辑功能（见

《就地型馈线自动化技术原则（试行)》第 2 条）。

（2）柱上负荷开关应具备自适应型就地馈线自动化逻辑功能（见《就地型馈线自动化技术原则（试行)》第 1 条）。

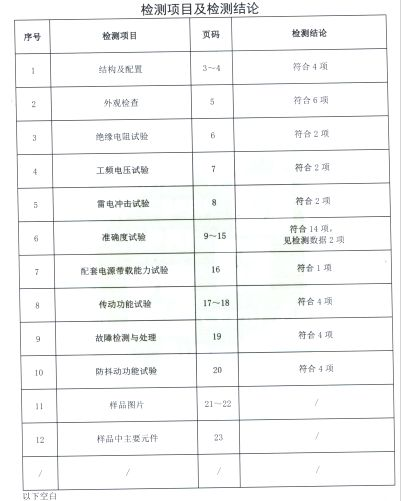

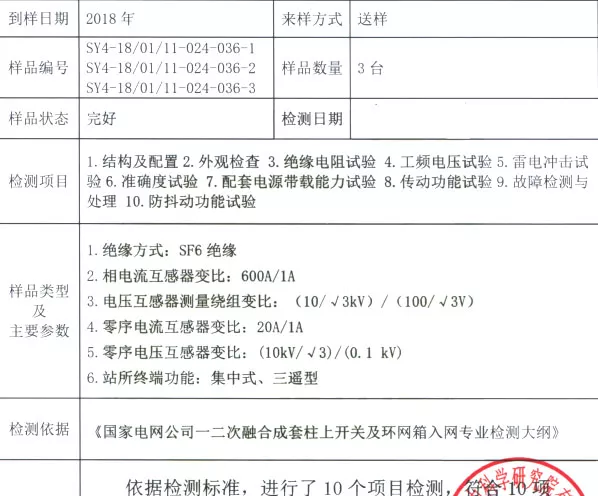

环网柜

（1）负荷开关单元：由负荷/接地开关、避雷器、电流互感器、带电显示器组成。

（2）断路器单元：由断路器、隔离/接地开关、避雷器、电流互感器、带电显示器组成。

（3）电压互感器单元：由电压互感器、母线、带电显示器组成。

电压/电流

互感器

采用独立的电压互感器间隔，电压/电流互感器采用电磁式互感器：

（1）配置 1 组电磁式电流互感器，提供三相电流信号，提供保护/测量信号。

（2）配置 1 台电磁式零序电流互感器，提供零序电流信号。

（3）配置 1 台三相五柱式电磁式电压互感器，提供三相电压信号、零序电压信号、供电电源。

配电终端

（1）采集不少于 3 个相电压量、1 个零序电压。

（2）采集不少于 6 个相电流量、2 个零序电流。

（3）采集不少于 10 个遥信量。

（4）采集不少于 2 路开关的分、合闸控制。

（5）采集不少于 1 个串行口和 1 个以太网通信接口。

航插、电缆及

控制线路板

（1）环网柜与站所终端之间、电压/电流互感器与站所终端之间的一二次连接电缆需配置航空插头，航插插座、插头定义及尺寸见附件 4。

密封要求

（2）航空插头及电缆应采用全密封防水结构，焊线侧需用绝缘材料进行密封处理。

（1）环网柜应配置带电显示器。

（2）环网柜设备的泄压通道应设置明显的警示标志?；吠ピ懊庞τ星逦飨缘闹鹘酉呤疽馔迹⒆⒚鞑僮鞒绦蚝妥⒁馐孪?。

（3）采用 SF6 气体绝缘的环网单元每个独立的 SF6 气室应配置气体压力指示装置。采用 SF6 气体作为灭弧介质的环网单元应装设 SF6气体监测设备（包括密度继电器、压力表），且该设备应设有阀门，以便在不拆卸的情况下进行校验。SF6 气体压力监测装置应配置状态信号输出接点。

（4）环网柜应装设负荷开关、断路器远方和就地操作切换把手，应具备就地分合闸操作功能，并提供断路器、负荷开关、接地开关分合闸状态的就地指示及遥信接点。

（5）环网柜相序按面对环网柜从左至右排列为 A、B、C，从上到下排列为 A、B、C，从后到前排列为 A、B、C。

（6）柜内进出线处应设置电缆固定辅件。

相对地和相间绝缘电阻值应大于 1000MΩ。

整机的相对地、相间和断口间应分别经受 42kV、48kV 的工频耐压电压试验，试验过程中不应发生破坏性放电。

整机的相对地、相间和断口间应分别承受75kV、85kV的雷电冲击电

压试验，试验过程中不应发生破坏性放电。

一次

（1）一次线电压：准确度等级为 0.5 级。

（2）一次相电流：准确度等级为 0.5 级。

（3）一次零序电压：准确度等级为 3P。

（4）一次零序电流：一次侧输入电流为 1A 至额定电流时误差≤3%，一次侧电流输入 100A 时，保护误差≤10%。

二次

（1）二次线电压：准确度等级为 0.5 级。

（2）二次相电流：测量准确度等级为 0.5 级，?；ぷ既范鹊燃段?/span> 3级（10In）。

（3）二次零序电压：准确度等级为 0.5 级。

（4）二次零序电流：准确度等级为 0.5 级。

（5）有功功率、无功功率准确度等级为 1 级。

成套化

（1）成套化线电压：准确度等级为 1 级。

（2）成套化相电流：准确度等级为 1 级。

（3）成套化零序电压：准确度等级为 6P。

（4）成套化零序电流：一次侧输入电流为 1A 至额定电流时误差≤一次侧电流输入 100A 时，保护误差≤10%。

（5）测量成套化有功功率、无功功率准确度。

不投入后备电源，配套电源应能独立满足配电终端、配电终端线损

?？椤⑴涮淄ㄐ拍？?、开关操作机构同时运行的要求。

基本功能

试验

（1）具备采集各线路的三相电压、三相电流、有功功率、无功功率、功率因数、频率、零序电流和零序电压测量数据的功能。

（2）具备线路有压鉴别功能。

（3）具备电压越限、负荷越限等告警上送功能。。

（4）具备短路故障检测与判别功能、接地故障检测功能；当配合断路器使用时，具备短路故障直接切除功能；当配合负荷开关使用时，可支持短路/接地故障事件上送。

（5）可配置运行参数。

?？毓δ?/span>

试验

（1）?？胤趾险⑹匝?/span>

（2）遥控操作记录检查

遥信功能

试验

（1）分合闸位置状态遥信试验

（2）电源状态遥信试验

（3）储能状态遥信试验

遥测功能

试验

可遥测三相电流、零序电流、线电压、零序电压、有功功率、无功功率。

参数配置

功能试验

应可配置故障处理参数。

接地故障

检测

应能检测到不同接地故障类型、不同接地方式的单相接地故障, 可实现单相接地故障处理。

短路故障

检测

应能检测到相间短路故障，可实现相间短路故障处 理。

非遮断?；?/span>

功能试验

具备非遮断?；すδ?，负荷开关不分断大电流。

误遥信过滤

功能试验

应采取防抖动措施，可过滤误遥信。

开关遥信位置动作正确性试验

开关分合闸操作 10 次，开关位置信号应能正确上传无误报。
